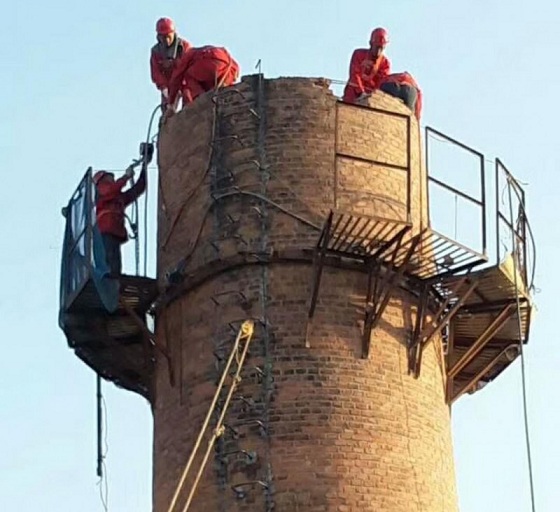

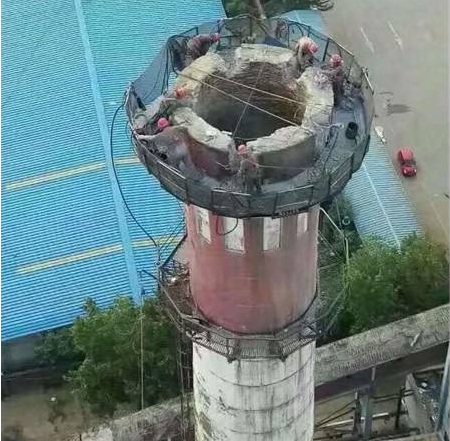

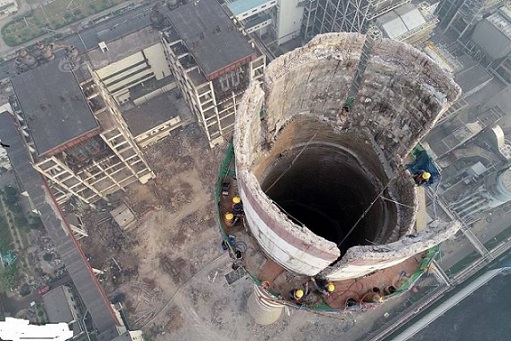

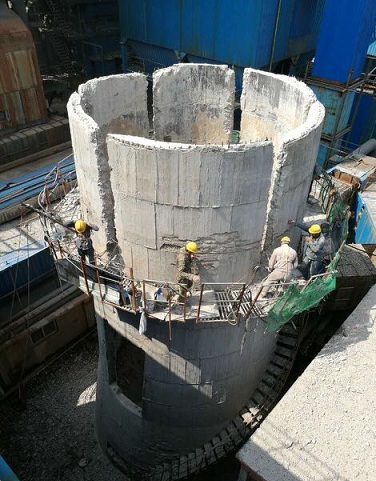

環形貼壁腳手架的用途-煙囪人工拆除的臨時腳手架：

環形貼壁腳手架的制作方法
【技術領域】
[0001]本實用新型涉及一種腳手架，具體是一種用于拆除煙囪和水塔的環形貼壁腳手架。
【背景技術】

[0002]目前拆除煙囪、水塔一般有四種方法：

1、爆破拆除；

2、機械拆除；

3、整體放倒拆除：

4、人工拆除。四種方法各有不同，各有優缺點，但由于場地限制或?qū)ζ渌車ㄖ?、設備環境有危害等的情況下，人工拆除的方法還是普遍的，此方法使用成本低、安全環保、危害性較小。目前采用人工拆除所用的腳手架主要為扣件落地式腳手架，懸空腳手架，移動工作平臺。但搭設扣件式腳手架、懸空腳手架成本較高，耗時耗力，懸掛安全風險較大，移動工作平臺有電源，存在風險、存在較高的安全隱患。
【實用新型內容】
[0003]本實用新型的目的在于提供一種用于拆除煙囪和水塔的環形貼壁腳手架，以解決上述【背景技術】中提出的問題。
[0004]為實現上述目的，本實用新型提供如下技術方案:
[0005]一種用于拆除煙囪和水塔的環形貼壁腳手架，由安全裝置和升降裝置組成；所述安全裝置由包箍、椅子型平臺、鋼絲繩、安全網和手扳葫蘆組成；包箍固定在煙囪或水塔外壁上，椅子型平臺與包箍連接，形成一個環形貼壁腳手架；椅子型平臺與包箍的連接處垂直，椅子型平臺的平面與煙囪或水塔的切面垂直；所述升降裝置由手拉葫蘆、鋼絲繩、包箍和導鏈組成；手拉葫蘆上端鉤在煙囪或水塔的箍筋上，下端用導鏈和鋼絲繩跟包箍連接；所述包箍為圓環狀，由多個扁鐵、U型螺絲、手扳葫蘆和角鋼組成；角鋼一端加工成直角，另一端加工成直角L型；扁鐵兩端均鉆有孔，用U型螺絲緊固，并在煙囪或水塔爬梯口處用手板葫蘆加固，便于增減包箍和椅子型平臺；角鋼的直角端下端面焊接有鋼板，另一端直角L型上焊接有加強鋼板，增強接口處安全穩定性；椅子型平臺由角鋼、花紋板和加強螺桿焊接而成；加強螺桿鉤在包箍上的橢圓孔內，并通過螺母緊固，每個椅子型平臺的立撐與斜撐內均用鋼絲繩連接，椅子型平臺上的護欄螺母用鋼絲繩串聯，形成一個整體。
[0006]作為本實用新型進一步的方案:所述扁鐵每隔70厘米長焊接一塊角鋼，角鋼上加工有橢圓孔。
[0007]作為本實用新型再進一步的方案:所述手拉葫蘆的數量為5只以上，手拉葫蘆上端與煙囪或水塔的箍筋連接，下端用鋼絲繩與包箍連接。

[0008]作為本實用新型再進一步的方案:所述包箍每隔3米長的位置焊接一塊扁鐵，與包箍形成例T字型并留孔，用膨脹螺絲通過預留的膨脹螺絲孔與煙囪或水塔的筒身連接。
[0009]與現有技術相比，本實用新型的有益效果是:本實用新型結構簡單，設計合理，造價低廉，使用方便，安全性好，無需電源即可縱向和橫向移動，節能環保。
【附圖說明】
[0010]圖1為本實用新型的結構示意圖。
[0011]圖2為本實用新型中包箍的結構示意圖。
[0012]圖3為本實用新型中平臺的結構示意圖。
[0013]圖4為本實用新型中平臺和包箍連接的結構示意圖。
[0014]圖5為本實用新型中腳手架升降裝置的結構示意圖。
[0015]圖中:1-升降裝置，2-包箍，3-椅子型平臺，4-扁鐵，5-角鋼，6_加強螺桿，7_螺桿孔，8-膨脹螺絲孔，10-導鏈，11-鋼絲繩，12-手拉葫蘆，13-手扳葫蘆，14-橢圓孔，15-直角孔，16-安全網，17-螺母，18-花紋板，20-加強鋼板，21-螺絲。
【具體實施方式】
[0016]下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
[0017]請參閱圖1?5，一種用于拆除煙囪和水塔的環形貼壁腳手架，由安全裝置和升降裝置I組成；所述安全裝置由包箍2、椅子型平臺3、鋼絲繩11、安全網16和手扳葫蘆13組成；包箍2固定在煙囪或水塔外壁上，椅子型平臺3與包箍2連接，形成一個環形貼壁腳手架；椅子型平臺3與包箍2的連接處垂直，椅子型平臺13的平面與煙囪或水塔的切面垂直；所述升降裝置I由手拉葫蘆12、鋼絲繩11、包箍2和導鏈10組成；手拉葫蘆12上端鉤在煙囪或水塔的箍筋上，下端用導鏈10和鋼絲繩11跟包箍2連接；所述包箍2為圓環狀，由多個扁鐵4、U型螺絲19、手扳葫蘆13和角鋼5組成；角鋼5 —端加工成直角，另一端加工成直角L型；扁鐵4兩端均鉆有孔，用U型螺絲緊固，并在煙囪或水塔爬梯口處用手板葫蘆13加固，便于增減包箍2和椅子型平臺3 ;角鋼5的直角端下端面焊接有鋼板，另一端直角L型上焊接有加強鋼板20，增強接口處安全穩定性；椅子型平臺3由角鋼5、花紋板18和加強螺桿6焊接而成；加強螺桿6鉤在包箍2上的橢圓孔14內，并通過螺母17緊固，每個椅子型平臺3的立撐與斜撐內均用鋼絲繩11連接，椅子型平臺3上的護欄螺母用鋼絲繩11串聯，形成一個整體。
[0018]進一步的，本實用新型所述扁鐵4每隔70厘米長焊接一塊角鋼5，角鋼5上加工有橢圓孔14。
[0019]進一步的，本實用新型所述手拉葫蘆12的數量為5只以上，其它根據拆除的煙囪、水塔筒身外壁的周長來決定，所安裝位置必須均勻，不超過3米長就安裝一只手拉葫蘆12。手拉葫蘆12上端與煙囪或水塔的箍筋連接，下端用鋼絲繩11與包箍2連接，方便腳手架上下移動。

[0020]進一步的，本實用新型所述包箍2每隔3米長的位置焊接一塊扁鐵4，與包箍2形成例T字型并留孔，用膨脹螺絲通過預留的膨脹螺絲孔8與煙囪或水塔的筒身連接，確保包箍2的穩定安全。

[0021]本實用新型腳手架的上端內側，緊貼拆除的煙囪、水塔筒身外側安裝一根直徑為18毫米的鋼絲繩，為施工人員的安全繩。安全繩必須與腳手架分開，煙囪拆除施工人員的安全帶一端系在施工人員身上，另一端系在安全繩上，形成一個安全裝置。作業口處用手扳葫蘆13加固，方便于增減包箍2的長度和椅子型平臺3的數量。
[0022]對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
[0023]此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
【主權項】
1.一種用于拆除煙囪和水塔的環形貼壁腳手架，由安全裝置和升降裝置(I)組成；其特征在于:所述安全裝置由包箍(2)、椅子型平臺(3)、鋼絲繩(11)、安全網(16)和手扳葫蘆(13)組成；包箍(2)固定在煙囪或水塔外壁上，椅子型平臺(3)與包箍(2)連接，形成一個環形貼壁腳手架；椅子型平臺(3)與包箍(2)的連接處垂直，椅子型平臺(13)的平面與煙囪或水塔的切面垂直；所述升降裝置(I)由手拉葫蘆(12)、鋼絲繩(11)、包箍(2)和導鏈(10)組成；手拉葫蘆(12)上端鉤在煙囪或水塔的箍筋上，下端用導鏈(10)和鋼絲繩(11)跟包箍(2)連接；所述包箍(2)為圓環狀，由多個扁鐵(4)、U型螺絲、手扳葫蘆(13)和角鋼(5)組成；角鋼(5) —端加工成直角，另一端加工成直角L型；扁鐵(4)兩端均鉆有孔，用U型螺絲緊固，并在煙囪拆除或水塔爬梯口處用手板葫蘆(13)加固，便于增減包箍(2)和椅子型平臺(3);角鋼(5)的直角端下端面焊接有鋼板，另一端直角L型上焊接有加強鋼板(20)，增強接口處安全穩定性；椅子型平臺(3)由角鋼(5)、花紋板(18)和加強螺桿(6)焊接而成；加強螺桿(6)鉤在包箍(2)上的橢圓孔(14)內，并通過螺母(17)緊固，每個椅子型平臺(3)的立撐與斜撐內均用鋼絲繩(11)連接，椅子型平臺(3)上的護欄螺母用鋼絲繩(11)串聯，形成一個整體。

2.根據權利要求1所述的用于拆除煙囪和水塔的環形貼壁腳手架，其特征在于:所述扁鐵⑷每隔70厘米長焊接一塊角鋼(5)，角鋼(5)上加工有橢圓孔(14)。
3.根據權利要求1所述的用于拆除煙囪和水塔的環形貼壁腳手架，其特征在于:所述手拉葫蘆(12)的數量為5只以上，手拉葫蘆(12)上端與煙囪或水塔的箍筋連接，下端用鋼絲繩(11)與包箍⑵連接。
4.根據權利要求1所述的用于拆除煙囪和水塔的環形貼壁腳手架，其特征在于:所述包箍(2)每隔3米長的位置焊接一塊扁鐵(4)，與包箍(2)形成例T字型并留孔，用膨脹螺絲通過預留的膨脹螺絲孔(8)與煙囪或水塔的筒身連接。
【專利摘要】本實用新型公開了一種用于拆除煙囪和水塔的環形貼壁腳手架，由安全裝置和升降裝置組成；所述安全裝置由包箍、椅子型平臺、鋼絲繩、安全網和手扳葫蘆組成；包箍固定在煙囪或水塔外壁上，椅子型平臺與包箍連接，形成一個環形貼壁腳手架；椅子型平臺與包箍的連接處垂直，椅子型平臺的平面與煙囪拆除或水塔的切面垂直；所述升降裝置由手拉葫蘆、鋼絲繩、包箍和導鏈組成；手拉葫蘆上端鉤在煙囪或水塔的箍筋上，下端用導鏈和鋼絲繩跟包箍連接。本實用新型結構簡單，設計合理，造價低廉，使用方便，安全性好，無需電源即可縱向和橫向移動，節能環保。
