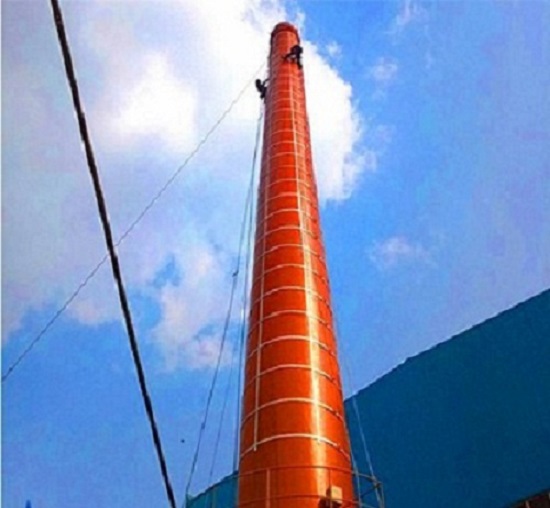

盤錦煙囪粉刷加固施工技術方案：

主體工程已完工且通過五大責任主體驗收評定，資料齊全，可以進行外粉施工。

二、施工準備

組織準備：

（1）經過精心考察、挑選外粉施工隊伍已準備就緒。施工隊伍具備高素質、有紀律、能力強的施工特點。

（2）項目部交底工作及項目部組織施工隊學習圖紙、圖集、規范，貫徹施工內容工作已準備完畢。

（3）項目部對外粉的專職管理機構準備完畢，人員就位。

2、現場準備：

（1）施工機械準備：現場施工外粉的攪拌機、運輸機械檢查完畢，運做良好，滿足施工需求；一切小型機具配置齊全。

（2）施工材料準備：現場砂、水泥、成品、分隔條、石灰膏等已進場，按材料復驗合格。

3、外架整理：

煙囪粉刷加固工程必須根據外粉需要調整步距、橫豎桿要離墻面、墻角200mm---250mm，連墻桿必須滿足要求數量。

三、煙囪粉刷加固操作工藝：

煙囪外粉工程貼灰餅彈線、分隔貼分隔條抹抄底灰養護抹二層灰抹面層灰養護質量檢查

1、基層清理：外粉前對所有砼墻、磚墻等表面進行檢查，表面污漬、灰塵必須清理干凈并澆水濕潤。

2、基層處理：用摻801膠的水泥漿進行基面刮毛處理，并澆水養護至七成干。

3、吊垂直、套方找規矩：分別在門窗口角，墻面等處吊線、套方抹灰餅、在墻面上彈出抹灰灰層控制線。

4、抹灰層：抹摻801膠素漿一道，緊跟抹2：1：8水泥石灰砂漿，每遍7—9mm并用大木杠刮平，最后用木抹子搓毛，鐵抹子溜光、壓實。

5、滴水線：在檐口、窗口、雨蓬、陽臺、壓頂、突出墻面、裝飾線等處，上面做流水坡度、下面做滴水線。滴水線要求平滑、順直、深度寬度一致，250px左右。

6、分隔、彈線：按要求粘分隔條，特別是窗臺、陽臺、外裝飾線等必須粘貼滴水條。

7、養護：抹灰后要求噴水養護。

四、質量標準：

1、各層灰層之間及抹灰層與基體之間必須粘結牢固、無脫層、空鼓、面層無爆灰和裂縫等缺陷。

2、表面光滑、潔凈、顏色均勻、無抹紋、陰陽角灰線平直方正、清晰美觀，特別要求施工縫必須平直且留在墻角，裝飾線、落水管后面。

3、分隔條（縫）寬度、深度均勻一致，平整光滑、棱角整齊、橫平豎直、通順。

4、滴水線和滴水槽流水坡向正確，滴水線順直，滴水槽寬度、深度均不小于10mm，整齊一致。

五、煙囪粉刷加固成品保護：

1、翻拆架子時要小心，防止損壞已抹好的水泥墻面，并應及時采取保護措施，防止因工序穿插造成污染和損壞，特別對邊角處應釘木板保護。

2、各抹灰層在凝結前防止快干、爆曬、水沖、撞擊和振動，以保證其灰層有足夠的強度。

六、應注意的質量問題

1、空鼓、開裂：由于灰前基層底部清理不干凈或不徹底，抹灰前不澆水，每層灰抹得太厚，跟得太緊；加砌塊表面沒清掃，不澆水就抹灰。抹灰后不養護。為解決好空鼓、開裂的質量問題，應從三方面下手解決：

　　第1施工前的基體清理和澆水。

　　第二施工操作時分層分遍壓實應認真，不馬虎、嚴禁一邊成活。

　　第三施工后及時澆水養護，并注意操作地點的潔凈，抹灰層一次抹到底，克服爛根。

2、滴水線（槽）不符和要求：不按規范規定留置滴水槽，窗臺下邊應留滴水槽，在施工時應設分隔條，,起條后保持滴水槽有10mm×10mm的槽，嚴禁抹灰后用溜子劃縫壓條，或用釘子劃溝。

四、3、滴水槽處起條后步整齊不美觀：起條后應用素水泥漿勾縫，并將損壞的棱角及時修補好。

4、窗臺吃口：同一層的窗臺標高不一致，為保證外裝飾面抹灰線的橫平豎直需拉線找規矩，故造成窗臺吃口，影響使用。首先要求結構施工時標高要正確，考慮好抹灰層厚度，上口應找好流水坡度。

5、面層接槎不平、顏色不一致：搓子甩的不規矩，留搓不平，故接槎時難找平。注意接槎應避免在塊中，應留置在分隔條處，或不顯眼的地方；外抹水泥一定要采用同品種、同批號進場的水泥，以保證抹灰層的顏色一致。施工前基層澆水要透，便于操作，避免壓活困難將表面壓黑，造成顏色不均。

七、煙囪粉刷加固安全管理

1、進入外架施工必須配戴安全帽，安全帶。

2、嚴禁私自拆除外架連墻桿。

3、施工層必須滿鋪竹笆，并用鉛絲綁扎，不允許出現探頭板。

4、嚴禁向樓下拋棄雜物。

5、外架施工安全網必須封閉，禁止私自拆除。

6、經常檢查外架的整體性、穩定性及基礎的沉降觀測工作。

7、施工人員對周圍情況先了解后工作，做到排除安全隱患工作，不安全不工作。

8、施工完畢后每層的雜物及時清理干凈以防雜物下墜傷人。

9、施工操作者發現隱患要及時上報項目部，使安全隱患。早解決早防范。

10、自覺遵守各項管理制度及管理人員的調令，提高安全意識，確保安全。

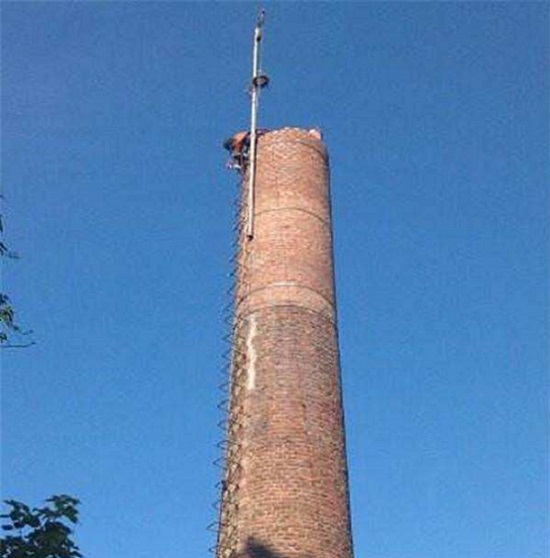

煙囪加高不停產施工技術：

1　煙囪粉刷加固工程改造方案

某熱電廠技改工程,擴建1臺50 MW機組,安裝1臺220 t/h鍋爐。煙囪改造工程是在不停機爐的情況下,利用一期煙囪進行接高改造后排煙。原煙囪建于1985年,高150 m,出口內徑為3. 82 m,煙囪改造后高度為160 m,出口內徑為4. 80 m。另增設信號平臺1座,標高為153. 75m,頂部設避雷針6根,并設航空照明,航空色標及鑄鐵蓋板(頂口)。施工是將原煙囪頂部鑿除1 m露出筒壁鋼筋,采用焊接的方法,接高筒壁鋼筋,并從148 m起接高到160 m。煙囪擴徑改造方案:將煙囪筒身頂部149~150 m標高段的筒壁、內襯、隔熱層拆除,并將原煙囪的鋼筋全部保留,滿足新舊煙囪的連接要求。從149 m標高恢復到150 m標高段,再從150 m標高處按照5%的坡度,新建10 m鋼筋混凝土煙囪擴散頭(出口外徑為5. 76 m)。拆除原煙囪避雷針和143. 75 m標高信號平臺,按照設計要求重新安裝避雷針、153. 75 m信號平臺安裝航空標志燈等色標。

2　煙囪粉刷加固施工程序

勘察現場確定施工平面布置→在煙囪的東、西、北三側安裝高空施工吊藍,在北側信號平臺上安裝拔桿,地面布置1臺卷揚機作為材料垂直運輸系統→在煙囪的141 m標高處,以煙道中心為基點,沿周長方向?qū)焽璺殖?等份→在東、西等份點上,搭設懸空井架到150 m標高→在153. 75 m標高信號平臺上,搭設雙排腳手架到150 m標高,并將腳手架和井架連接固定→搭設井架到161 m標高→在井架頂端安裝聯系梁,并拉設纜風繩→在煙囪148. 5 m標高處,鉆孔埋置預埋件→在2個井架頂部各安裝1個吊裝拔桿→拆除鋼筋混凝土筒壁、內襯→先砌筑內襯,再粘貼包裹憎水珍珠巖塊隔熱層作為鋼筋混筒壁的內模板,外模板用P2015鋼模板、P1015的收分模板及剛性抱箍→混凝土施工到155 m標高后,搭設井架到165 m標高,并安裝聯系梁→轉移吊裝拔桿到井架頂部并安裝→提升鋼煙囪到煙囪頂口,并轉移至煙囪口外側→鋼煙囪底部另裝喇叭口→吊放7 m鋼煙囪到煙囪內155 m處就位固定→繼續混凝土施工,直到160 m標高→搭設井架到171 m標高,提升聯系梁到井架頂端固定→轉移拔桿到井架頂部安裝固定→利用吊裝拔桿拆除鋼煙囪→轉移拔桿到160 m標高的井架位置安裝固定→拆除井架的聯系梁→拆除2個井架到161 m標高→安裝避雷系統和爬梯→拆除腳手架到153. 5 m標高,安裝

153. 75 m信號平臺,并在信號平臺北側位置安裝1個拔桿→拆除井架頂部拔桿→拆除井架到153. 5m標高,信號平臺安裝完成→拆除井架到143. 5 m標高,拆除剩余井架和附屬的設施→清理施工場地。

3　主要分部、分項工程實施

2　3.1　架子工程

工程主要的施工作業區域在煙囪的140 m高度以上,在煙囪143. 75 m信號平臺處臨時安裝1個搖頭拔桿,作為搭設煙囪頂口以下井架及腳手架材料的垂直運輸。在煙囪141 m標高處,東、西兩側筒壁上分別鉆孔安裝托架,搭設井架到161 m標高。在145 m信號平臺處,采用抱箍生根于煙囪上,搭設雙排環形腳手架。并將腳手架通過緊固件連接到抱箍上,使腳手架、井架和煙囪成一整體。先搭設腳手架到煙囪頂口位置,在搭設的過程中,及時地將腳手架通過緊固連接到井架和煙囪上。待鋼煙囪吊裝完成后,腳手架從煙囪頂口位置隨土建施工交替向上搭設,直至160 m標高。利用東、西兩側的井架固定鋼煙囪,同時應增設井架纜風。待井架搭設到161 m標高后,在井架頂部對稱安裝2個拔桿,作為吊裝鋼煙囪和施工材料垂直運輸。

3.2　臨時鋼煙囪安裝

在煙囪148. 5 m標高處均勻地鉆取8個50mm的孔,埋設鋼煙囪的預埋鐵件。加工制作1個直徑為3. 4 m,高度為7 m,總重約為2. 0 ,t用于臨時排煙的鋼煙囪,以保證電廠在煙囪施工期間正常運行的需要。利用在井架頂部安裝的拔桿,通過卷揚機提升鋼煙囪到149 m標高混合物煙囪的頂口,并將鋼煙囪吊放到混凝土煙囪之間的縫隙。鋼煙囪的加固采用井架和牽拉到地面的纜風繩來實現。待混凝土施工到155 m標高后,再搭設井架到165 m標高,提升聯系梁到井架頂端安裝固定,轉移吊裝拔桿到井架頂部安裝固定。提升煙囪到155 m標高,并將鋼煙囪放置到原先預留好的鐵件上。用柔性耐火材料封堵鋼煙囪與混凝土煙囪之間的縫隙,不讓絲毫煙氣外泄。然后繼續進行混凝土施工,直到160m標高。

3.3　混凝土煙囪筒壁拆除工程

利用雙排環形腳手架作為施工操作平臺,上層為施工操作層,中間為殘?jiān)謇韺?下層為防護層。在煙囪的東側煙道下面,布置1臺9 m3的空氣壓縮機,將鋼風管沿?zé)焽璧呐捞莅惭b到施工平臺上,以空氣壓縮機做為動力,用人工和機械拆除的方法,將煙囪筒壁從150 m標高拆除到149. 5 m標高。為確保之后的鋼煙囪拆除順利,要求拆除的殘?jiān)灰袈涞戒摕焽枧c混凝土煙囪之間的空隙中。拆除的混凝土筒壁、鋼筋、內襯、隔熱層的殘?jiān)?通過卷揚機吊運到地面上,并及時清理干凈。

3.4　混凝土澆筑工程

在149 m標高處,依照煙囪設計砌筑內襯,每次砌筑內襯的高度為1. 5 m。然后在內襯外側放置定型的憎水珍珠巖板塊,板塊的外側用刷有耐酸涂料的油氈包裹,為了包裹整齊平整,用包裝帶(0. 5 m/道)捆扎結實。接著通過卷揚機吊鋼筋,按設計的鋼筋間距、綁扎長度及接頭要求綁扎。在煙囪的外放出水平線,沿水平線做模板支撐平臺,支撐平臺依靠腳手架支撐牢固在支撐平臺上支設P2015鋼模板及P1015收分模板,加槽鋼圍箍2道。通過槽鋼兩端的法蘭用螺栓將圍箍收緊,并利用方木支撐在腳手架和鋼模板之間,從而達到支撐固定鋼模板的作用?；炷劣蓴嚢铏C(jī)在地面進行攪拌,用混凝土小推車運送到卷揚機的吊斗里。將部分腳手架高出操

作平臺3 m左右,小拔桿安裝在腳手架的頂部。通過小拔桿和卷揚機吊送混凝土到操作平臺卸料,人工將混凝土翻到模板內。澆筑時,應由筒身對稱處同時均勻分層進行澆筑,每層澆筑高度不宜超過50mm,用混凝土震動棒振搗密實。澆筑混凝土采用翻模施工工藝,澆筑混凝土的速度為0. 75 m/日。

3.5　拆除臨時鋼煙囪

混凝土澆筑工程完工后,先安裝煙囪避雷裝置(吊裝位置的避雷裝置暫時不安裝)。搭設井架到

171 m標高,提升聯系梁到井架頂端安裝固定,轉移拔桿到井架頂部安裝固定。利用吊裝拔桿提升鋼煙囪到混凝土煙囪頂口,再將其移到煙囪頂口外側,直至吊到地面解體。

3.6　其他附屬工程安裝

待臨時鋼煙囪拆除后,立即安裝避雷針。轉移拔桿到153. 75 m煙囪北側信號平臺位置,并安裝固定。拆除井架頂端聯系梁、煙囪頂部井架,邊拆除邊安裝避雷線和煙囪爬梯。待拆除和安裝到需要安裝信號平臺的位置時,利用井架和腳手架操作平臺,逐片進行人工安裝信號平臺。通過153. 75 m標高的拔桿運送信號平臺散件到操作平臺上安裝。待153. 75m信號平臺安裝完成后,利用153. 75m信號平臺上的拔桿,拆除鋼抱箍、剩余腳手架以及143. 75 m信號平臺,最后拆除剩余的井架及托架。

3.7　拆除施工臨時設施

利用1臺高空施工吊籃,拆除153. 75 m信號平臺上的拔桿系統及另外2臺高空施工吊籃。再通過信號平臺上掛設的臨時吊升系統,拆除剩余的高空施工吊籃。最后通過人工將小滑輪、鋼絲繩頭和棕繩頭轉移到地面。清理施工現場、工器具、材料、設施設備,準備裝車撤點。

4　工程驗收

按“火電施工質量檢驗及評定標準土建工程

篇”規定,本次煙囪改造施工只能驗收1次(到頂)。經協商列出“江陰熱電廠改造工程驗收計劃”共5項,為四級驗收,全部為優良。

5　施工體會

煙囪改造工程,施工設計比較合理。從工程準備開工到竣工,均按設計施工要求進行。工程進展順利,質量優良,筒壁混凝土內實外光,外形美觀,給業主留下較好的印象。特別是在不停爐的情況下進行施工,能克服施工環境的困難,并以優質、高效、安全提前完成任務,確實是不容易,作為一個新施工工藝值得參考借鑒。
